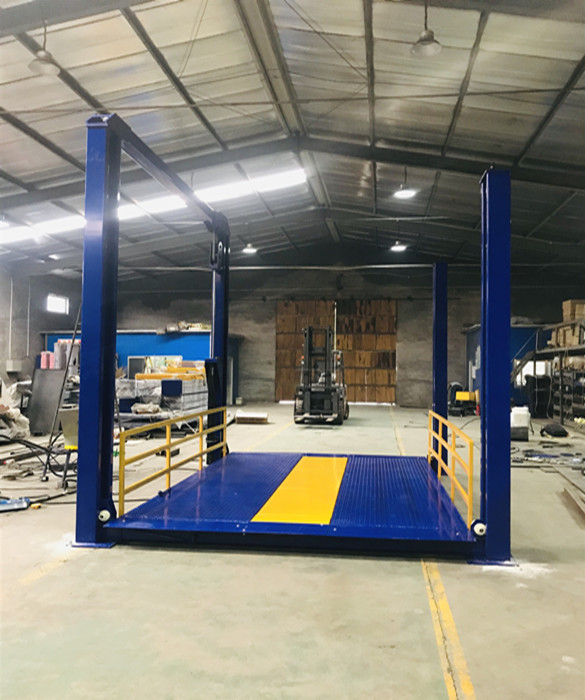

Этапы установки четырехстоечного автомобильного подъемника

Монтаж Sшаги для четырехстоечного автомобильного подъемника

1. Подготовительные работы

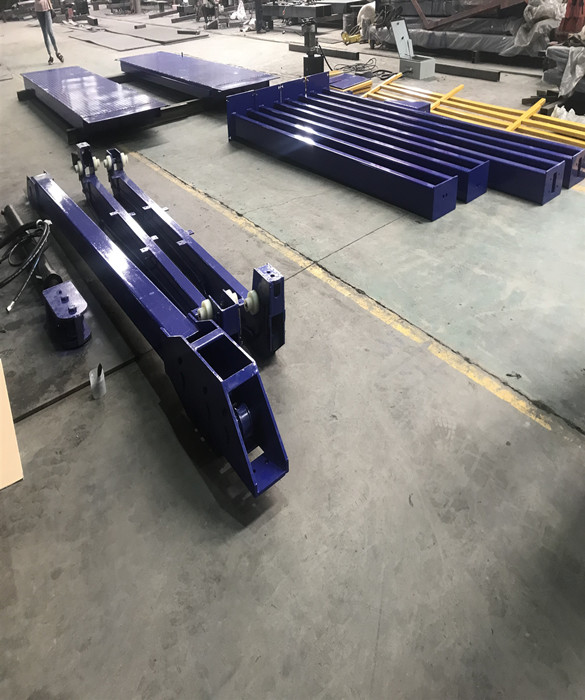

1) Подготовьте инструменты и аксессуары, необходимые для установки.

2) Заполните колеса и подшипники смазочным маслом.

3) Зафиксируйте пружину против падения железной проволокой.

4) Используйте железную проволоку в качестве провода и оставьте ее внутри заземляющей балки.

2. Сборка платформы

1) Установите две платформы в положение установки и поднимите дно.

2) Поместите одну из нижних балок на дно платформы.Четыре угла платформы отмечены серийными номерами.Нижняя балка имеет соответствующий порядковый номер. Tтот же номер находится на той же стороне.Найдя правильный серийный номер, используйте винты, чтобы продеть зарезервированные винты для фиксации.

3) После установки нижней балки проденьте звено, препятствующее падению, в нижней части платформы через отверстие, предназначенное для заземляющей балки.

4) Затем установите нижнюю балку с другой стороны так же, как и первую нижнюю балку.

5) После установки двух больших пластин установите резервную пластину посередине стола на платформу и закрепите ее винтами.

6) Установите остальные пластины в среднем положении на место.

7) После того, как платформа собрана, используйте линейный молоток и угольник, чтобы отрегулировать зазор между платформой и стеной.Подходит 3 см или около того (отрегулируйте в соответствии с условиями на месте).

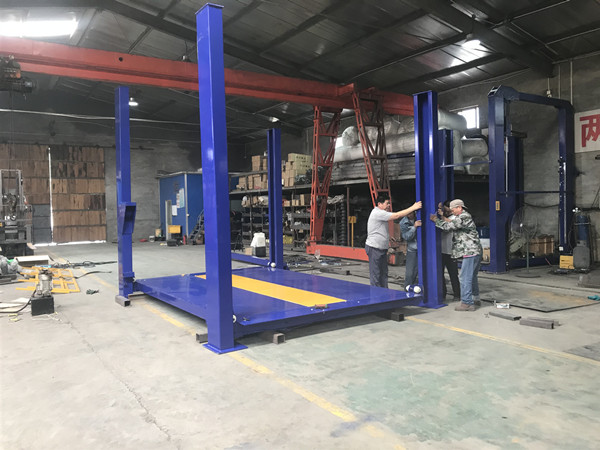

3. Установка вертикальной колонны

1) Поместите четыре колонны в четыре угла платформы.Обратите внимание, что метки четырех столбцов такие же, как и четыре угла таблицы.

2) Нейлоновое колесо связано с железной проволокой, а диаметр железной проволоки используется в качестве зазора между нейлоновым колесом и колонной.

3) Используйте проволочный молоток, чтобы отрегулировать вертикальность колонны.Если он не подходит, используйте прокладки для дополнения и исправления.

4) После правильной регулировки колонн закрепите их на земле с помощью дюбелей.

4. Установка Топа Bэм

1) Используйте железную проволоку в качестве ведущего, зарезервированного провода внутри верхней балки.

2) Прикрепите верхнюю балку к вершине колонны с помощью вилочного погрузчика или цепной тали и закрепите ее болтами.

5. Установка масла Cцилиндр

1) Установите масляный цилиндр в зарезервированную треугольную крепежную раму направляющей.

2) Дно цилиндра фиксируется П-образной картой.

3) Закрепите блок звездочек, соответствующий цилиндру, к верхней части цилиндра.

4) Вытащите цилиндр с помощью цепной тали и закрепите его сверху железной проволокой, чтобы предотвратить падение.

6. Установка цепей

1) Во-первых, установите цепи внутри двух колонн в нижней части верхней балки и используйте железную проволоку в качестве поводка для вставки.Цепь начинается с одного конца нижней балки и проходит через колонну, комплект колес верхней балки и комплект цилиндрических колес, затем закрепите цепь внизу верхней балки.См. рисунок цепи.(Начальный конец нижней балки цепи первым не фиксируется) Другая цепь аналогична этой.

2) Установите цепи на две другие стороны колонны.Сначала соедините фиксированный винт цепи с цепью, а затем с помощью винтов и гаек закрепите ее на верхней части колонны.

3) Протяните цепь с подводящим проводом, зарезервированным для нижней балки, через нижнюю балку и зафиксируйте ее в фиксированной точке внизу колонны.Другая цепочка похожа на эту.

4) Затем прикрепите начальный конец нижних балок первых двух цепей к нижней балке винтом и гайкой.

7. Связь насосной станции и нефтепровода

1) Подсоедините насосную станцию ​​к масляной трубе, а другую сторону масляной трубы подсоедините к масляному цилиндру.

2) Затем подключите насосную станцию ​​к источнику питания через импульсный источник питания, а электромагнитный клапан подключите к источнику питания 24В.

3) Включите насосную станцию, чтобы поднять платформу, а затем укрепите точку крепления, заблокированную в нижней части колонны.

4) Снимите железную проволоку с нейлонового колеса.

5) Отрегулируйте выравнивание платформы, ослабляя и затягивая винты на конце цепи.

8. ЯустановитьСистема защиты от падения

1) Соедините стержни, препятствующие падению, с толкающей системой.

2) Снимите железную проволоку с пружины, препятствующей падению, чтобы ее можно было автоматически сбросить.

3) Установите устройство ручного аварийного сброса, препятствующее падению.

4) Установите устройство защиты от падения электродвигателя клюшки.

5) Установить противокапельную систему, проверить ограничитель.

9. Установка электрической системы управления

1) Подключите электрический блок управления к пределу (интерфейс штекера подключен напрямую)

2) Установите фотоэлектрический ограничитель на колонну.

3) Подключите основной источник питания и электромагнитный клапан насосной станции к электрическому шкафу управления.

4) Подключите основной источник питания к электрическому блоку управления.

5) Переместите оборудование вверх и вниз через вызывную коробку.

6) Убедитесь, что все части оборудования работают нормально.

10. Фикстуре троса

Метод намотки троса соответствует цепи, в основном для защиты.

11. Установка противоударного блока

Включите оборудование, чтобы убедиться в выравнивании пола.Обратите внимание на положение стержня, препятствующего падению, внутри колонны и отметьте, и приварите блок, препятствующий падению, к положению, отмеченному колонной.Основная функция – предотвращение падения и выравнивание полов.
